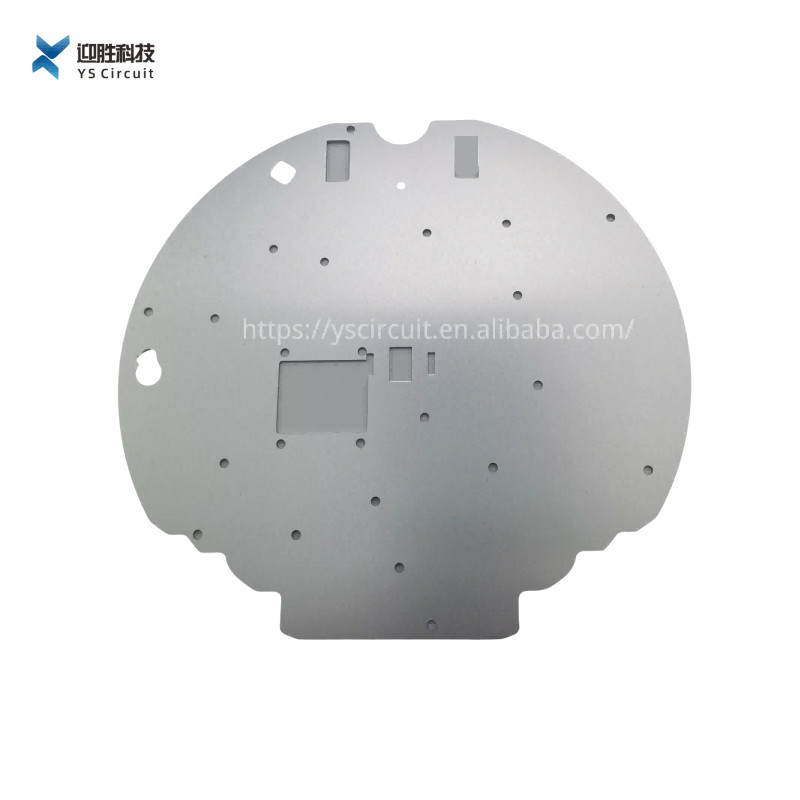

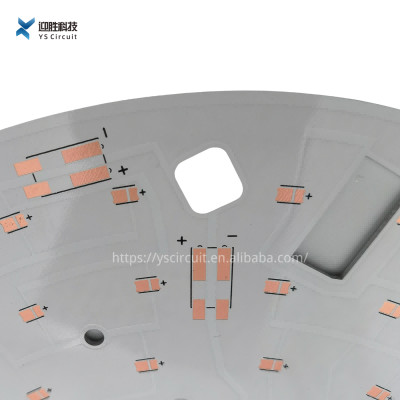

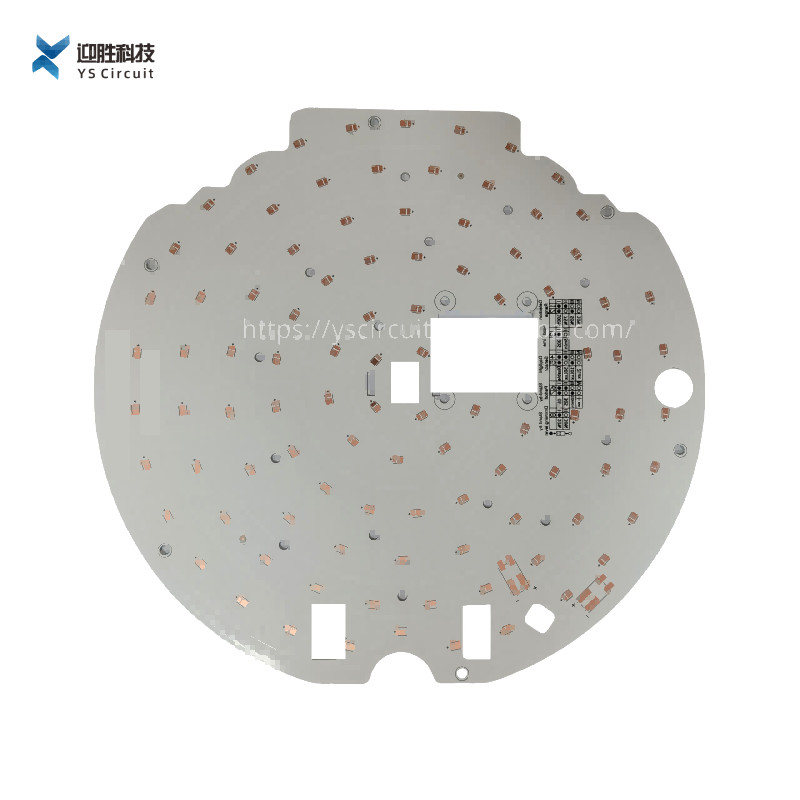

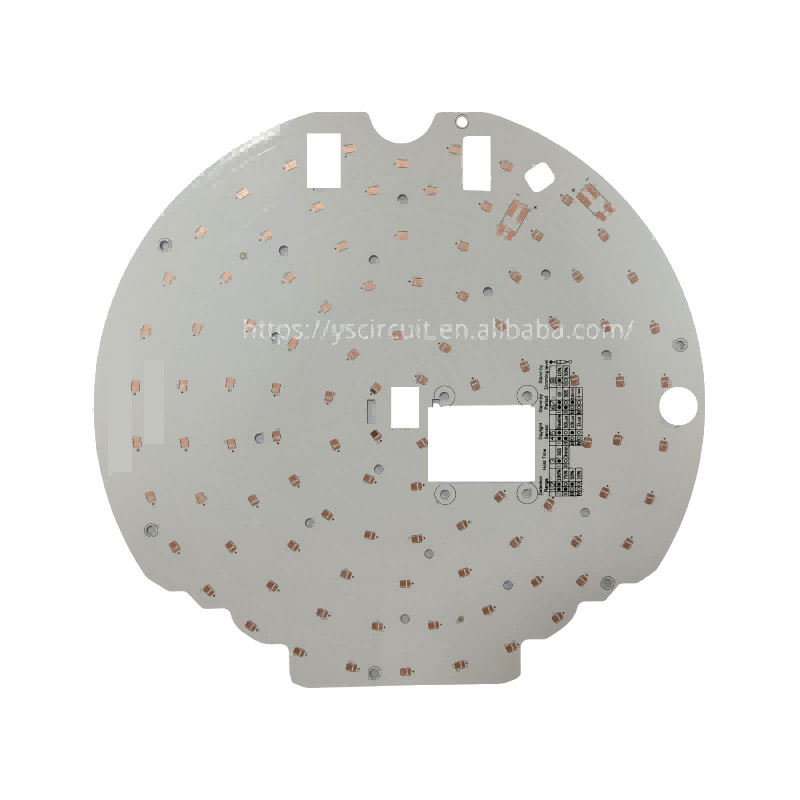

Placa de circuito del bulbo del espacio en blanco LED, PWB de aluminio del tablero para electrónico

El PWB llevado crea Smd para requisitos particulares llevó el PWB de aluminio del espacio en blanco de la placa de circuito del bulbo

¿Cuál es PWB de aluminio?

Un PWB de aluminio tiene una disposición similar al PWB normal. Tiene una capa o capas de cobre, de máscara de la soldadura y de serigrafía acodados sobre él.

En vez de tener una fibra de vidrio o un substrato plástico, aunque, una placa de circuito de aluminio tiene un substrato del metal.

Esta base contiene principalmente una combinación de aluminio.

La base del metal puede consistir totalmente en el metal o tener una combinación de fibra de vidrio y de aluminio.

PCBs de aluminio es típicamente solo haber echado a un lado, pero puede ser doble echado a un lado también.

Mulilayer PCBs de aluminio es altamente difícil de fabricar.

Los tableros de aluminio consiguen la mayoría del uso en el LED y accionan convertir electrónica. La luz intensa producida por el LED crea los niveles del calor, que el aluminio dirige lejos de componentes. Un PWB de aluminio prolonga la vida útil de un dispositivo del LED y proporciona más estabilidad. Usted puede encontrar los substratos de aluminio en luces de calle, luces de la parada y la iluminación del hogar. Permiten que los convertidores de poder cambien corrientes y regulen electrónica. Los creador en muchas otras industrias también encuentran uso en las placas de circuito de aluminio, pero no las ejecutan como a menudo.

Funcionamiento del PWB de aluminio

1. Disipación termal

Los substratos comunes del PWB, tales como FR4, CEM3 son conductores pobres de la termal.

Si el calor de equipos electrónicos no se puede distribuir a tiempo, dará lugar al fracaso de alta temperatura de componentes electrónicos.

Los substratos de aluminio pueden solucionar este problema termal de la disipación.

2. Extensión termal

El PWB de aluminio del substrato puede solucionar con eficacia el problema termal de la disipación, para poder aliviar el problema de la extensión termal y de la contracción de componentes en placas de circuito impresas con diversas sustancias, que mejora la durabilidad y la confiabilidad de la máquina entera y de equipos electrónicos.

Particularmente, el substrato de aluminio puede solucionar los problemas de la extensión termal y de la contracción de SMT (tecnología superficial del soporte).

El PWB de aluminio es uno de la base más ampliamente utilizada PCBs del metal, también llamado como PWB de la bujía métrica, substrato aluminio-revestido, o aislado del metal, etc.

La estructura baja del PWB de aluminio tiene no mucho diferente del otro PCBs.

Tal construcción hace la placa de circuito un aislador eléctrico excelente y un conductor termal

¿CUÁL ES UN PWB DE ALUMINIO?

Un PWB consiste en generalmente tres capas. Una capa de cobre conductora en el top, una capa dieléctrica mientras tanto, y una capa de un substrato en la parte inferior. PCBs estándar tiene una capa del substrato hecha de la fibra de vidrio, de cerámica, de polímeros, o de cualquier otra base del no metal. Una cantidad amplia de PCBs utiliza FR-4 como el substrato.

PCBs de aluminio utiliza un substrato de aluminio. En vez de FR-4 estándar como el material del substrato.

Capa del cobre del circuito

Esta capa transmite señales sobre el tablero entero del PWB.

El movimiento de partículas cargadas genera calor.

Este calor se transfiere al substrato de aluminio. Cuál lo disipa eficientemente.

Capa de aislamiento

Esta capa también se conoce como la capa dieléctrica.

Se hace de los materiales que son conductores pobres de la electricidad.

Absorbe el calor generado en la capa antedicha. Y transfiéralo al substrato de aluminio debajo de él.

Substrato

El substrato actúa como fundación para el PWB.

Lleva a cabo firmemente los componentes sobre él. Cambiando las características del substrato, el funcionamiento del PWB varía.

Por ejemplo, un substrato rígido proporciona fuerza y durabilidad al tablero del PWB.

Mientras que un substrato flexible abrir más opciones del diseño.

El substrato de aluminio se utiliza en los usos electrónica-basados poder donde se requiere la alta disipación termal.

Debido a su buena conductividad termal, guarda calor lejos de componentes electrónicos vitales. Así asegurando daño mínimo del circuito.

PCBs DE ALUMINIO MANUFACTURADO EN YScircuit

YScircuit es uno de los fabricantes más finos de PCBs de aluminio.

Para aumentar el funcionamiento total del producto, proporcionan una capa revestida termal al PWB de aluminio.

Disipa calor de una manera muy eficiente. Para el poder más elevado y la tolerancia apretada basó usos que el PWB apoyado de aluminio es la opción perfecta entre fabricantes del proyecto.

En vista de parámetros como el coeficiente de extensión termal, de conductividad termal, de fuerza, de dureza, de peso, y de coste. La placa de aluminio es una opción ideal para su proyecto. Usted puede modificar su substrato del PWB. PCBWay ofrece diversas placas de aluminio como 6061, 5052, 1060, y mucho más.

VENTAJAS DEL PWB DE ALUMINIO

1. La capacidad de la disipación de calor de PCBs de aluminio es lejos mejor que PCBs estándar.

2. PCBs de aluminio proporciona más fuerza y durabilidad. Con respecto a PCBs de cerámica y fibra de vidrio-basado.

3. Parece irónico, pero PCBs aluminio-basado es más ligero. Con respecto a PCBs estándar.

USOS

1. Se utilizan en dispositivos de la fuente de alimentación como los recortes reguladores, convertidor de DC/AC, regulador del interruptor.

2. En módulos de poder, se utilizan en inversores, retransmisiones de estado sólido, y puentes de rectificador.

3. En automóviles, se utilizan en un regulador, una ignición, un regulador de la fuente de alimentación, un etc. electrónicos.
