Asamblea de múltiples capas del PWB de la placa de circuito PCBA para el tablero de electrónica

Lugar de origen SHENZHEN
Nombre de la marca YScircuit
Certificación ISO9001,UL,REACH, RoHS
Número de modelo YSPCBAC-0010
Cantidad de orden mínima 1 pedazo
Precio 0.04-5$/piece
Detalles de empaquetado Hacen espuma el algodón + el cartón + la correa
Tiempo de entrega 2-8 días
Condiciones de pago T/T, Paypal, paga de Alibaba
Capacidad de la fuente 251.000 metros cuadrados/año

Póngase en contacto conmigo para muestras gratis y cupones.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Material FR4 Tamaño Según la petición del cliente
Proceso Oro/astilla/asamblea de la inmersión Acabamiento superficial HASL/HASL-LF/ENIG
Grueso de cobre 0.5OZ-6OZ Nombre de producto asamblea de la placa de circuito
Uso Productos electrónicos de consumo Tipo Tablero electrónico
Alta luz

Placa de circuito de múltiples capas PCBA

,

Asamblea del PWB de la placa de circuito PCBA

,

Asamblea del PWB de la electrónica PCBA

Deja un mensaje
Descripción de producto

De múltiples capas de encargo de la placa de circuito PCBA de la impresión de la fábrica del PWB todo el diseño y fabricación de la asamblea de la venta del PWB

Parte 1: ¿Cuál es un PCBA?
La asamblea impresa de la placa de circuito es un término que refiere a las placas de circuito montadas con los componentes electrónicos como los condensadores, los resistores, y IC (circuito integrado). Un PCBA puede ser un semi-producto cualquier cosa, de una luz del LED a un camión electrónico. La integración de PCBAs es el sistema de un producto eléctrico complejo. Cuando PCBAs está instalado con recintos, se convierten en estructuras o productos finales de la caja.

Para asegurarse de que la conexión trabaje adecuadamente, los materiales se sueldan con autógena o se insertan en una placa de circuito en blanco y examinaron para probar su funcionamiento.
Un PWB desnudo consiste en una hoja formada por un material de aislamiento, una hoja de cobre, y una capa para proteger el cobre contra la corrosión. Mientras que un PCBA se monta con todos los componentes electrónicos montados.
Hoy en día, casi todos los componentes pueden ser superficiales montados en placas de circuito. la tecnología del Por-agujero es todavía funcionando pero cada vez menos en montaje del PWB.
Parte 2: Cómo conseguir un PCBA de encargo
En esta sección, tendremos una mirada en cómo crear un PCBA de encargo.
Step1. El primer paso en el diseño de un PWB de encargo consiste en crear una visión esquemática.
El componente requerido se pone en una lona y sus pernos están conectados con las líneas que representan las conexiones eléctricas. Los componentes se toman generalmente de una biblioteca componente que sea una parte del software del diseño.
Puede haber variaciones múltiples de los mismos componentes dependiendo del tipo de paquete que es e.g paquete en línea dual usado o un microprocesador superficie-montado. Los paquetes pueden parecer lo mismo en la visión esquemática pero son muy diferentes en la opinión de la disposición donde diseñan al tablero realmente.
Aparte de los componentes y sus conexiones eléctricas, el poder, y las señales de tierra también se necesitan. También, los conectores tienen que ser colocados en el PWB para hacer un lugar para el poder y la tierra. Requieren al tablero también ser conectado con los dispositivos externos tales como potenciómetros y LED etc.

Descripción de fabricación de las capacidades del PWB de YScircuit HDI
Característicacapacidades
Cuenta de la capa4-60L
Tecnología disponible del PWB de HDI1+N+1
2+N+2
3+N+3
4+N+4
5+N+5
Cualquier capa
Grueso0.3mm-6m m
Línea mínima anchura y espacio0.05mm/0.05m m (2mil/2mil)
ECHADA DE BGA0.35m m
Tamaño perforado laser mínimo0.075m m (3nil)
Tamaño perforado mecánico mínimo0.15m m (6mil)
Relación de aspecto para el agujero del laser0.9:1
Relación de aspecto para el agujero directo16:1
Final superficialHASL, HASL sin plomo, ENIG, lata de la inmersión, OSP, plata de la inmersión, finger del oro, oro duro de electrochapado, OSP selectivo, ENEPIG.etc.
Vía la opción del terraplénVía se platea y llenado del epóxido conductor o no-conductor después capsuló y plateó encima
Cobre llenado, plata llenada
Laser vía de cobre plateado cerrado
Registro±4mil
Máscara de la soldaduraVerde, rojo, azul, blanco, negro, púrpura, Matte Black, green.etc mate.





Plazo de expedición de los tableros desnudos de YScircuit normalmente
² de layer/mS<1㎡S<3㎡S<6㎡S<10㎡S<13㎡S<16㎡S<20㎡S<30㎡S<40㎡S<50㎡S<65㎡S<85㎡S<100㎡
1L4wds6wds7wds7wds9wds9wds10wds10wds10wds12wds14wds15wds16wds
2L4wds6wds9wds9wds11wds12wds13wds13wds15wds15wds15wds15wds18wds
4L6wds8wds12wds12wds14wds14wds14wds14wds15wds20wds25wds25wds28wds
6L7wds9wds13wds13wds17wds18wds20wds22wds24wds25wds26wds28wds30wds
8L9wds12wds15wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
10L10wds13wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
12L10wds15wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
14L10wds16wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
16L10wds16wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds

 30wds

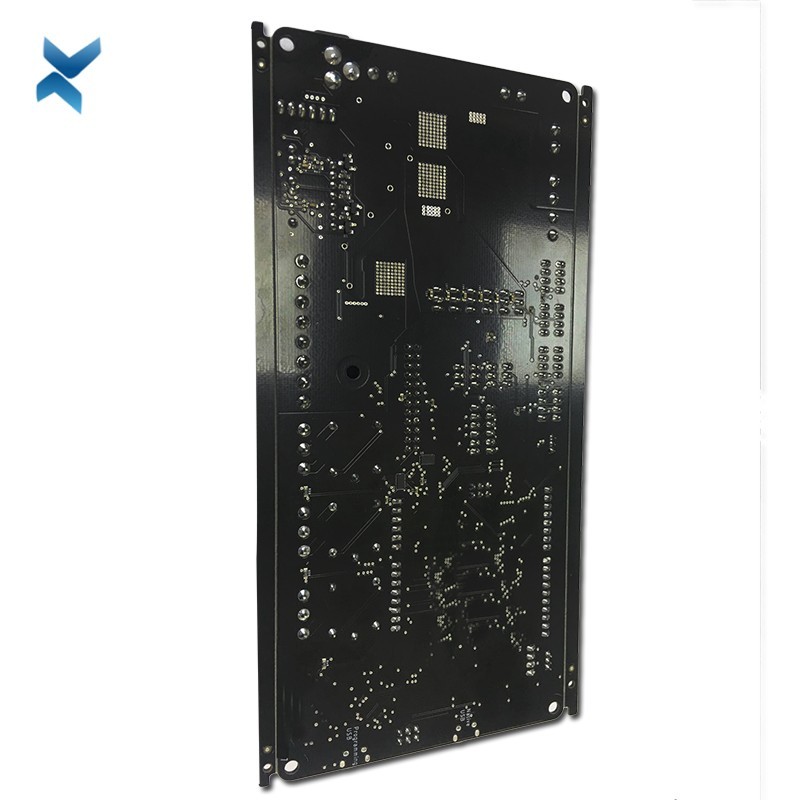

Asamblea de múltiples capas del PWB de la placa de circuito PCBA para el tablero de electrónica 0

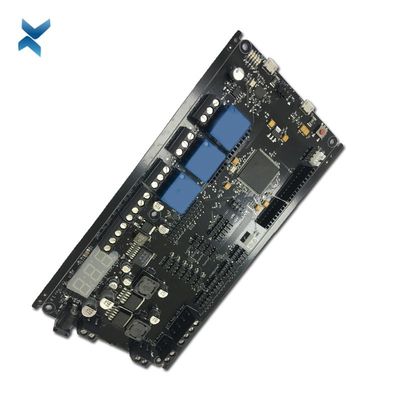

Asamblea de múltiples capas del PWB de la placa de circuito PCBA para el tablero de electrónica 1

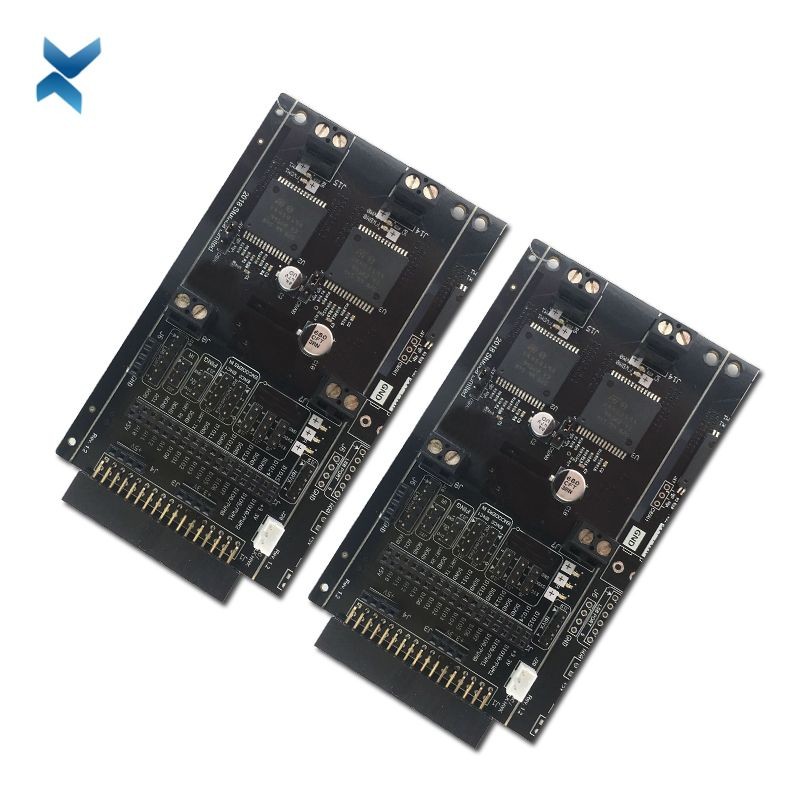

Asamblea de múltiples capas del PWB de la placa de circuito PCBA para el tablero de electrónica 2

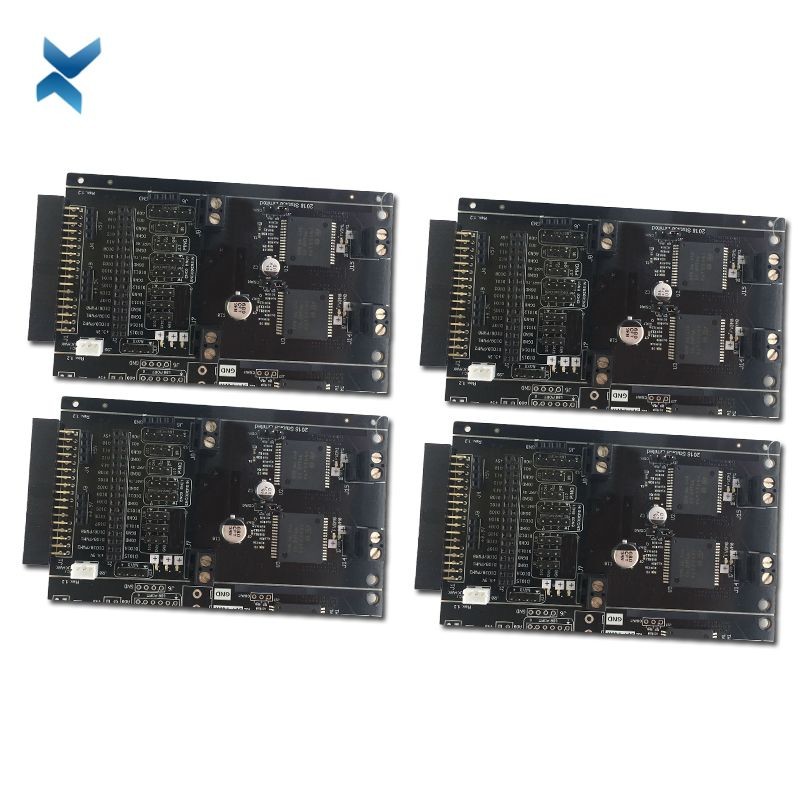

Asamblea de múltiples capas del PWB de la placa de circuito PCBA para el tablero de electrónica 3
